Το πλέγμα ανόδων τιτανίου για την οριζόντια επένδυση χαλκού στο PCB τύπωσε την ηλεκτρολυτική επιμετάλλωση πινάκων κυκλωμάτων

Πλέγμα ανόδων τιτανίου για την οριζόντια επένδυση χαλκού στα συμβατικά στοιχεία PCB

Εισαγωγή επένδυσης χαλκού PCB

Η όξινη ηλεκτρολυτική επένδυση χαλκού είναι μια σημαντική σύνδεση στην επιμετάλλωση τρυπών των τυπωμένων πινάκων κυκλωμάτων. Με τη γρήγορη ανάπτυξη της τεχνολογίας μικροηλεκτρονικής, τυπωμένη κατασκευή πινάκων κυκλωμάτων στην κατεύθυνση της πολυστρωματικής, γρήγορης ανάπτυξης στρώματος, λειτουργίας και ολοκλήρωσης. Προωθήστε το τυπωμένο σχέδιο κυκλωμάτων χρησιμοποιώντας έναν μεγάλο αριθμό μικρών τρυπών, στενό διάστημα, λεπτό σχέδιο κυκλωμάτων καλωδίων γραφικό και σχέδιο, που καθιστά την τυπωμένη τεχνολογία κατασκευής πινάκων κυκλωμάτων δυσκολότερη, ειδικά το λόγο διάστασης του πολυστρωματικού μέσω της τρύπας περισσότερο από 5:1 και έναν μεγάλο αριθμό βαθιών τυφλών τρυπών που χρησιμοποιούνται στον τοποθετημένο σε στρώματα πίνακα, έτσι ώστε η συμβατική κάθετη διαδικασία επένδυσης δεν μπορεί να καλύψει τις τεχνικές απαιτήσεις υψηλού - ποιότητα, υψηλές τρύπες διασύνδεσης αξιοπιστίας, έτσι η οριζόντια τεχνολογία ηλεκτρολυτικής επιμετάλλωσης.

Μερικά συμβατικά στοιχεία για το πλέγμα ανόδων τιτανίου που χρησιμοποιείται στην οριζόντια επένδυση χαλκού στο PCB:

1. Μέγεθος πλέγματος: 60-80 ενάρξεις ανά γραμμική ίντσα

2. Διάμετρος καλωδίων: 0.15-0.20 χιλ.

3. Επένδυση: Λευκόχρυσος, ιρίδιο, ή ruthenium

4. Μέγεθος και μορφή: Αντιστοιχημένος το μέγεθος και τη μορφή του επίστρωσης του PCB

5. Αγνότητα: Τουλάχιστον 99,5%

Από την άποψη των παραμέτρων επένδυσης, μερικές συμβατικές τιμές για μια χαρακτηριστική λύση επένδυσης χαλκού που χρησιμοποιήθηκε στην κατασκευή PCB να περιλάβουν:

1. Συγκέντρωση θειικού άλατος χαλκού: 180-200 g/L

2. Συγκέντρωση θειικού οξέος: 70-80 g/L

3. Θερμοκρασία: 25-30°C

4. pH: 1.0-1.5

5. Πυκνότητα ρεύματος: 1-3 A/dm ²

Αξίζει ότι οι συγκεκριμένες παράμετροι επένδυσης θα εξαρτηθούν από ποικίλους παράγοντες, συμπεριλαμβανομένης της συγκεκριμένης λύσης επένδυσης που χρησιμοποιούνται, του μεγέθους και της μορφής του PCB, και του επιθυμητών πάχους και της ομοιομορφίας επίστρωσης. Αυτές οι τιμές πρέπει να χρησιμοποιηθούν ως αφετηρία, και μπορεί να πρέπει να ρυθμιστούν μέσω του πειραματισμού και της βελτιστοποίησης.

Ηλεκτροχημική δοκιμή απόδοσης και ζωής (αναφερθείτε σε HG/T2471-2007 Q/CLTN-2012)

1. Τύπος επιστρώματος: τιτάνιο που βασίζεται, επίστρωμα ιρίδιο-τανταλίου

2. Σύγκρινε τα πλεονεκτήματα της ανόδου μολύβδου για τη συμβατική ηλεκτρολυτική επιμετάλλωση

1) Χαμηλή ηλεκτρική ενέργεια αυλακιού, μικρή κατανάλωση ενέργειας

2) Το ποσοστό απώλειας ηλεκτροδίων είναι μικρό και το μέγεθος είναι σταθερό

3) Η αντίσταση διάβρωσης του ηλεκτροδίου είναι καλή, και insolubility δεν μολύνει τη λύση, έτσι ώστε η απόδοση επιστρώματος είναι πιό αξιόπιστη.

4) Η άνοδος τιτανίου που χρησιμοποιεί τα νέες υλικά και τη δομή, μειώνει πολύ το βάρος της, κατάλληλη καθημερινή λειτουργία

5) Η μακριά ζωή υπηρεσιών, και η μήτρα μπορούν να επαναχρησιμοποιηθούν, κερδίζοντας κόστος

6) Η εξέλιξη οξυγόνου overpotential είναι για 0.5V χαμηλότερο από αυτό της αδιάλυτης ανόδου κραμάτων μολύβδου, η οποία μειώνει την κατανάλωση τάσης και ενέργειας δεξαμενών.

1. Οριζόντια αντίστροφη επένδυση χαλκού σφυγμού PCB

Επειδή οι απαιτήσεις σχεδίου του πίνακα κυκλωμάτων τείνουν να είναι λεπτή διάμετρος καλωδίων, η υψηλή πυκνότητα, λεπτό άνοιγμα (υψηλό βάθος στην αναλογία διαμέτρων, ακόμη και μικροϋπολογιστής-μέσω των τρυπών), γεμίζοντας τυφλές τρύπες, παραδοσιακή ΣΥΝΕΧΗΣ ηλεκτρολυτική επιμετάλλωση έχει γίνει όλο και περισσότερο ανίκανη να καλύψει τις απαιτήσεις, ειδικά στο κατευθείαν κεντρικό επίστρωμα τρυπών τρυπών επιμεταλλώνοντας με ηλεκτρόλυση, συνήθως το στρώμα χαλκού και στις δύο άκρες του ανοίγματος είναι πάρα πολύ παχύ αλλά το κεντρικό στρώμα χαλκού είναι ανεπαρκές φαινόμενο. Το ανώμαλο επίστρωμα έχει επιπτώσεις στην επίδραση της τρέχουσας μετάδοσης και θα οδηγήσει άμεσα στην κακή ποιότητα των προϊόντων. Για να ισορροπήσει το πάχος του χαλκού στην επιφάνεια, ειδικά στους πόρους και micropores, η πυκνότητα ρεύματος αναγκάζεται να μειωθεί, αλλά αυτό μακραίνει το χρόνο επένδυσης σε μια απαράδεκτη έκταση. Με την ανάπτυξη της αντίστροφης διαδικασίας ηλεκτρολυτικής επιμετάλλωσης σφυγμού και των χημικών πρόσθετων ουσιών κατάλληλων για τη διαδικασία ηλεκτρολυτικής επιμετάλλωσης, έχει γίνει μια πραγματικότητα για να κοντύνει το χρόνο ηλεκτρολυτικής επιμετάλλωσης.

Χαρακτηριστική ηλεκτρολυτική διαδικασία:

Ηλεκτρολύτης: CuSO4/5H2O: 100-300g/L, H2SO4: 50-150g/L

Διαβιβάστε την πυκνότητα ρεύματος: 500-1000A/m2

Αντίστροφη πυκνότητα ρεύματος: 3 φορές της μπροστινής πυκνότητας ρεύματος

Διαδικασία ηλεκτρολυτικής επιμετάλλωσης: διπλής κατεύθυνσης σφυγμός

Θερμοκρασία: 20-70℃

Μπροστινός χρόνος: 19ms Αντίστροφος χρόνος: 1ms

Απαίτηση ζωής: 50000kA

Τύπος ανόδων: Αφιερωμένη άνοδος τιτανίου σειράς ιριδίου

2. Κάθετη συνεχής επένδυση ΣΥΝΕΧΟΎΣ χαλκού PCB

Στο στάδιο της κάθετης συνεχούς επένδυσης ΣΥΝΕΧΟΥΣ χαλκού στο PCB, οι ειδικές οργανικές πρόσθετες ουσίες προστίθενται για να προωθήσουν την ομοιόμορφη διανομή του λεπτών στρώματος και της επιφάνειας απόθεσης μετάλλων σιταριού. Αυτές οι πρόσθετες ουσίες πρέπει να διατηρηθούν στην καλύτερη συγκέντρωση για να παίξουν την καλύτερη λειτουργία τους και να λάβουν την καλύτερη ποιότητα των προϊόντων.

Αυτό απαιτεί την άνοδο όχι μόνο για να καλύψει τις απαιτήσεις ζωής, αλλά και για να μειώσει την κατανάλωση οργανικών πρόσθετων ουσιών, προκειμένου να μειωθεί το κόστος της φαρμακευτικής κατανάλωσης. Αν και η ζωή υπηρεσιών της παραδοσιακής ανόδου τιτανίου ιριδίου μπορεί να καλύψει τις απαιτήσεις, αλλά η κατανάλωση brightener είναι μεγάλη. Βελτιώσαμε τη διαδικασία και τον τύπο της παραδοσιακής ανόδου τιτανίου ιριδίου. Η ειδική άνοδος τιτανίου PCB οριζόντια χαλκός-καλυμμένη μπορεί να μειώσει το ποσοστό κατανάλωσης οργανικών πρόσθετων ουσιών, ενώ η ζωή υπηρεσιών μπορεί να καλύψει τις απαιτήσεις.

Χαρακτηριστική ηλεκτρολυτική διαδικασία:

Ηλεκτρολύτης: $cu: 60-120g/L, H2SO4: 50-100g/L, CL: 40-55ppm

Πυκνότητα ρεύματος: 100-500A/m2

Θερμοκρασία: 0-35℃

Απαιτήσεις ζωής: περισσότερο από 1 έτος

Τύπος ανόδων: ειδική άνοδος τιτανίου σειράς ιριδίου

Πλεονεκτήματα: Καλή ομοιομορφία ηλεκτρολυτικής επιμετάλλωσης, μακρά ζωή, ενέργεια - αποταμίευση, υψηλής τάσης πυκνότητα.

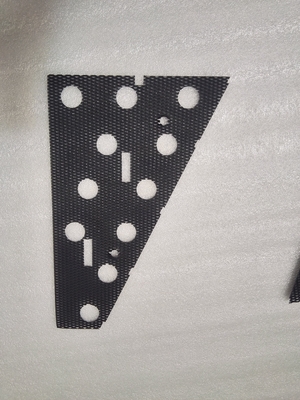

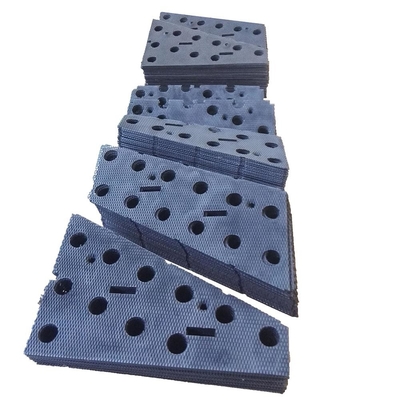

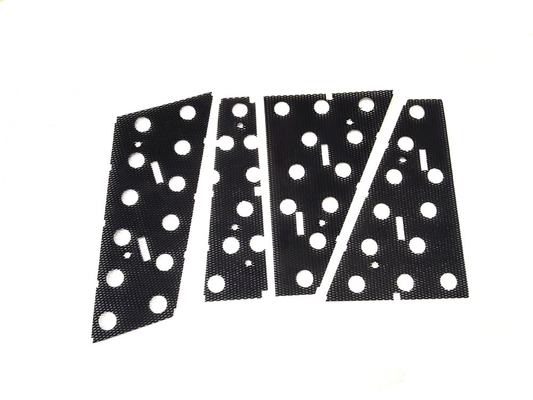

Πλέγμα ανόδων τιτανίου για την οριζόντια επένδυση χαλκού στην περίπτωση εφαρμογής PCB

Το πλέγμα ανόδων τιτανίου χρησιμοποιείται συχνά στην επιμεταλλώνοντας με ηλεκτρόλυση βιομηχανία λόγω της υψηλής αντίστασης διάβρωσης και της ηλεκτρικής αγωγιμότητάς του. Στην περίπτωση της οριζόντιας επένδυσης χαλκού σε PCBs, το πλέγμα ανόδων τιτανίου μπορεί να χρησιμοποιηθεί ως υλικό ανόδων στο λουτρό επένδυσης.

Κατά τη διάρκεια της διαδικασίας επένδυσης χαλκού, το πλέγμα ανόδων τιτανίου βυθίζεται στο λουτρό επένδυσης μαζί με το υπόστρωμα PCB, το οποίο ενεργεί ως κάθοδος. Όταν ένα ηλεκτρικό ρεύμα εφαρμόζεται στο σύστημα, τα ιόντα χαλκού από τη λύση επένδυσης προσελκύονται στην επιφάνεια του υποστρώματος PCB και κατατίθενται επάνω σε την, που διαμορφώνει ένα λεπτό στρώμα του χαλκού.

Το πλέγμα ανόδων τιτανίου παρέχει μια σταθερή πηγή θετικά - χρεωμένα ιόντα στο λουτρό επένδυσης, που βοηθά να διατηρήσει την ηλεκτροχημική ισορροπία του συστήματος. Βοηθά επίσης να αποτρέψει το σχηματισμό των ανεπιθύμητων υποπροϊόντων, όπως το αέριο οξυγόνου, το οποίο μπορεί να παρεμποδίσει τη διαδικασία επένδυσης.

Συνολικά, η χρησιμοποίηση του πλέγματος ανόδων τιτανίου στην οριζόντια επένδυση χαλκού σε PCBs μπορεί να βοηθήσει να βελτιώσει την ποιότητα και τη συνέπεια του καλυμμένου στρώματος χαλκού, επίσης μειώνοντας τον κίνδυνο των ατελειών και άλλων ζητημάτων που μπορεί να προκύψει κατά τη διάρκεια της διαδικασίας επένδυσης.
