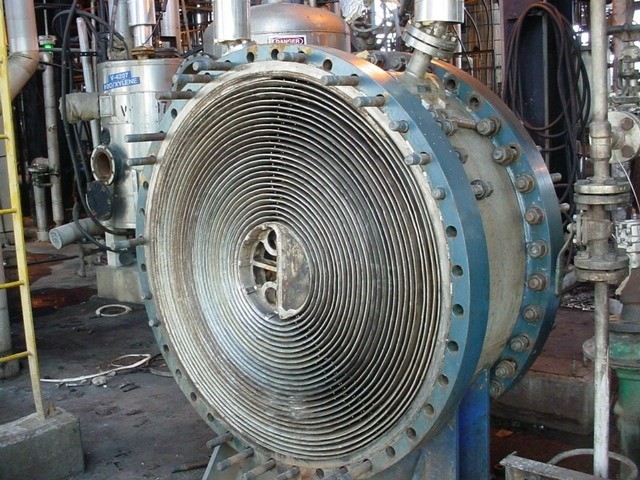

Σπειροειδής ανταλλάκτης θερμότητας σωλήνων φύλλων νικελίου τιτανίου

Σπειροειδής ανταλλάκτης θερμότητας σωλήνων φύλλων τιτανίου & νικελίου

Προδιαγραφές:

Παράγοντες που εξετάζουν κατά το σχεδιασμό του σπειροειδούς ανταλλάκτη θερμότητας σωλήνων φύλλων:

Η Shell και οι ανταλλάκτες θερμότητας σωλήνων αποτελούνται από μια σειρά σωλήνων. Ένα σύνολο αυτών των σωλήνων περιέχει το ρευστό που πρέπει είτε να θερμαθεί είτε να δροσιστεί. Το δεύτερο ρευστό τρέχει πέρα από τους σωλήνες που θερμαίνονται ή δροσίζονται έτσι ώστε μπορεί είτε να παρέχει τη θερμότητα είτε να απορροφήσει τη θερμότητα που απαιτείται. Ένα σύνολο σωλήνων καλείται δέσμη σωλήνων και μπορεί να αποτελείται από διάφορους τύπους σωλήνων: σαφή, κατά μήκος??????????, τα κ.λπ. Shell και οι ανταλλάκτες θερμότητας σωλήνων χρησιμοποιούνται χαρακτηριστικά για τις υψηλές εφαρμογές (με πίεση μεγαλύτερες από το φραγμό 30 και τις θερμοκρασίες μεγαλύτερες από 260°C). Αυτό είναι επειδή οι ανταλλάκτες θερμότητας κοχυλιών και σωλήνων οφείλονται γερός στη μορφή τους.

Υπάρχουν διάφορα θερμικά χαρακτηριστικά σχεδιασμού που πρόκειται να ληφθούν υπόψη κατά το σχεδιασμό των σωλήνων στους ανταλλάκτες θερμότητας κοχυλιών και σωλήνων. Αυτοί περιλαμβάνουν:

1. Διάμετρος σωλήνων: Η χρησιμοποίηση μιας μικρής διαμέτρου σωλήνων καθιστά τον ανταλλάκτη θερμότητας και οικονομικό και συμπαγή. Εντούτοις, είναι πιθανότερο για τον ανταλλάκτη θερμότητας να λερώσει επάνω γρηγορότερα και το μικρό μέγεθος καθιστά το μηχανικό καθαρισμό του λερώματος δύσκολο.

Για να επικρατήσουν των προβλημάτων λερώματος και καθαρισμού, οι μεγαλύτερες διάμετροι σωλήνων μπορούν να χρησιμοποιηθούν. Κατά συνέπεια για να καθορίσουν τη διάμετρο σωλήνων, το διαθέσιμο διάστημα, το κόστος και η λερώνοντας φύση των ρευστών πρέπει να θεωρηθούν.

2. Πάχος σωλήνων: Το πάχος του τοίχου των σωλήνων καθορίζεται συνήθως για να εξασφαλίσει:

• Υπάρχει αρκετός χώρος για τη διάβρωση
• Εκείνη η ροή-προκληθείσα δόνηση έχει την αντίσταση
• Αξονική δύναμη
• Διαθεσιμότητα των ανταλλακτικών
• Δύναμη στεφανών (για να αντισταθεί την εσωτερική πίεση σωλήνων)
• Δύναμη κουμπώματος (για να αντισταθεί την υπερπίεση στο κοχύλι)

3. Μήκος σωλήνων: οι ανταλλάκτες θερμότητας είναι συνήθως φτηνότεροι όταν έχουν μια μικρότερη διάμετρο κοχυλιών και ένα μακροχρόνιο μήκος σωλήνων. Κατά συνέπεια, χαρακτηριστικά υπάρχει ένας στόχος να γίνει ο ανταλλάκτης θερμότητας εφ' όσον φυσικά πιθανός ταυτόχρονα μην υπερβαίνοντας τις ικανότητες παραγωγής. Εντούτοις, υπάρχουν πολλοί περιορισμοί για αυτό, συμπεριλαμβανομένου του διαστήματος διαθέσιμου επί του τόπου όπου πρόκειται να χρησιμοποιηθεί και η ανάγκη να εξασφαλιστεί ότι υπάρχουν σωλήνες διαθέσιμοι στα μήκη που είναι δύο φορές το απαραίτητο μήκος (έτσι ώστε οι σωλήνες μπορούν να αποσυρθούν και να αντικατασταθούν). Επίσης, πρέπει να αναφερθεί ότι οι μακριοί, λεπτοί σωλήνες είναι δύσκολο να παρθούν έξω και να αντικαταστήσουν.

4. Πίσσα σωλήνων: κατά σχεδιασμό των σωλήνων, την είναι πρακτικό να εξασφαλιστεί ότι η πίσσα σωλήνων (δηλ., η κέντρο-κεντρική απόσταση των γειτονεύοντας με σωλήνων) είναι περισσότερο από 1,25 χρόνοι η εξωτερική διάμετρος των σωλήνων. Μια μεγαλύτερη πίσσα σωλήνων οδηγεί σε μια μεγαλύτερη γενική διάμετρο κοχυλιών που οδηγεί σε έναν ακριβότερο ανταλλάκτη θερμότητας.

5. Corrugation σωλήνων: αυτός ο τύπος σωλήνων, που χρησιμοποιείται κυρίως για τους εσωτερικούς σωλήνες, αυξάνει την αναταραχή των ρευστών και η επίδραση είναι πολύ σημαντική στη μεταφορά θερμότητας που δίνει μια καλύτερη απόδοση.

6. Σχεδιάγραμμα σωλήνων: αναφέρεται στο πώς οι σωλήνες τοποθετούνται μέσα στο κοχύλι. Υπάρχουν τέσσερις κύριοι τύποι σχεδιαγραμμάτων σωλήνων, που είναι, τριγωνικός (30°), τριγωνικός (60°), τετράγωνο (90°) και τετράγωνο (45°). Τα τριγωνικά σχέδια υιοθετούνται για να δώσουν τη μεγαλύτερη μεταφορά θερμότητας δεδομένου ότι αναγκάζουν το ρευστό για να ρεύσουν σε μια πιό ταραχώδη μόδα γύρω από τη διοχέτευση με σωλήνες. Τα τετραγωνικά σχέδια υιοθετούνται όπου το υψηλό λέρωμα είναι πεπειραμένο και ο καθαρισμός είναι κανονικότερος.

7. Σχέδιο διαφραγμάτων: τα διαφράγματα χρησιμοποιούνται στους ανταλλάκτες θερμότητας κοχυλιών και σωλήνων στο άμεσο ρευστό σε ολόκληρη τη δέσμη σωλήνων. Τρέχουν κάθετα στο κοχύλι και κρατούν τη δέσμη, αποτρέποντας τους σωλήνες από να κρεμήσουν πέρα από ένα μακροχρόνιο μήκος. Μπορούν επίσης να αποτρέψουν τους σωλήνες από τη δόνηση. Ο πιό κοινός τύπος διαφράγματος είναι το αποσπασματικό διάφραγμα. Τα ημικυκλικά αποσπασματικά διαφράγματα είναι προσανατολισμένα σε 180 βαθμούς στα παρακείμενα διαφράγματα που αναγκάζουν το ρευστό για να ρεύσουν πρός τα πάνω και προς τα κάτω μεταξύ της δέσμης σωλήνων. Το διάστημα διαφραγμάτων είναι μεγάλης θερμοδυναμικής ανησυχίας κατά το σχεδιασμό των ανταλλακτών θερμότητας κοχυλιών και σωλήνων. Τα διαφράγματα πρέπει να χωριστούν κατά διαστήματα με την εκτίμηση για τη μετατροπή της πτώσης πίεσης και τη μεταφορά θερμότητας. Για τη θερμο οικονομική βελτιστοποίηση προτείνεται να μην χωριστούν κατά διαστήματα τα διαφράγματα όχι πιό κοντά από 20% της εσωτερικής διαμέτρου του κοχυλιού. Διάστημα τα διαφράγματα πάρα πολύ πολύ προκαλεί μια μεγαλύτερη πτώση πίεσης λόγω του επαναπροσανατολισμού ροής. Συνεπώς διάστημα τα διαφράγματα πάρα πολύ πολύ μακριά σημαίνει ότι μπορούν να υπάρξουν πιό δροσερά σημεία στις γωνίες μεταξύ των διαφραγμάτων. Είναι επίσης σημαντικό να εξασφαλίσει ότι τα διαφράγματα χωρίζονται κατά διαστήματα αρκετά κοντά ότι οι σωλήνες δεν κρεμούν. Ο άλλος κύριος τύπος διαφράγματος είναι ο δίσκος και doughnut το διάφραγμα που αποτελείται από δύο ομόκεντρα διαφράγματα, το εξωτερικό ευρύτερο διάφραγμα μοιάζει με doughnut, ενώ το εσωτερικό διάφραγμα διαμορφώνεται ως δίσκος. Αυτός ο τύπος διαφράγματος αναγκάζει το ρευστό για να περάσει γύρω από κάθε πλευρά του δίσκου έπειτα μέσω του doughnut διαφράγματος που παράγει έναν διαφορετικό τύπο ρευστής ροής.

Χαρακτηριστικά γνωρίσματα:

• Αναπτυγμένος με τη προηγμένη τεχνολογία.
• Ενέργεια - αποταμίευση.
• Υψηλή αποδοτικότητα.
• Αντιδιαβρωτικός.
• Μακριά ζωή υπηρεσιών.
• Χαμηλότερο κόστος.

Εφαρμογή:

Νερό της θάλασσας, πετρέλαιο, τρόφιμα, αποσταγμένο νερό, βιομηχανίες φυσικού αερίου.
